LAMMPS 덤프에서 z 방향 밀도 프로파일 계산

LAMMPS Python ASE Analysis

NOTE 35-10-01 · LAMMPS 덤프에서 z 방향 밀도 프로파일 계산

1. 일반 사항

A. 목적

  1. 이 노트는 슬랩 시뮬레이션 덤프에서 표면 수직 방향(z)의 수밀도 프로파일을 ASE와 pandas로 계산한다.
  2. 계산 결과를 LAMMPS fix ave/chunk 결과와 빈(bin) 단위로 대조한다.
  3. 프로파일을 입력으로 받는 Gibbs 상대 표면 과잉량 함수를 제공한다.

참고 z 밀도 프로파일은 슬랩 시뮬레이션에서 가장 먼저 확인하는 양이다. LAMMPS 안에서 fix ave/chunk 로 바로 얻을 수 있지만, 이 노트는 계산을 파이썬 후처리로 옮긴다. 이유는 세 가지다.

  • 빈 폭을 바꾸거나 종(type)별로 나눌 때 시뮬레이션을 다시 실행하지 않아도 된다.
  • 벤젠/에탄올처럼 분자 단위로 다뤄야 하는 계는 원자가 아니라 분자 질량중심 기준이 필요하다. 이 처리는 후처리에서 쉽다.
  • 밀도 프로파일은 다음 계산의 입력이다. 표면 과잉량, 층별 조성 같은 계산이 모두 이 배열을 받는다.

직접 작성한 코드는 한 번은 LAMMPS 내부 결과와 대조해야 한다.

B. 적용 범위

  1. LAMMPS 텍스트 덤프(lammps-dump-text)에 적용한다.
  2. 박스 크기가 변하지 않는 궤적에 적용한다. NPT 궤적은 3.B 의 경고를 따른다.
  3. 표면 과잉량 함수는 2성분 액체(용매 1, 용질 2)에 적용한다.

C. 결과 요약

  1. 고정층 빈(z = 0.125, 1.875 Å)의 값은 파이썬과 LAMMPS 모두 0.6122 로, 소수점 넷째 자리까지 같다.
  2. 가동층의 면 하나당 원자 수는 13개 면 모두 두 방법에서 128.0 이다.
  3. 가동층의 빈 단위 차이는 프레임 1장과 5000스텝 시간 평균의 차이에서 온다.
  4. 표면 과잉량 함수는 합성 프로파일 검사를 통과한다.

2. 준비 정보

A. 필요한 개념

  1. LAMMPS compute chunk/atom 과 fix ave/chunk 의 빈 정의를 알아야 한다.
  2. pandas DataFrame 의 열 연산을 다룰 수 있어야 한다.

B. 참조 자료

참조 제목
LAMMPS 가이드 cu-01 대조에 쓴 Cu(100) 슬랩
Mishin 2001 EAM Cu 퍼텐셜 Cu_mishin1.eam.alloy
Gibbs 상대 표면 과잉량 용매 과잉량이 0이 되도록 분할면을 잡는 정의
NOTE 35-20-01 PPPM vs MSM, Cu–벤젠–에탄올 (표면 과잉량 실제 값)

C. 사용 프로그램

항목 용도
Python, NumPy, pandas 히스토그램, DataFrame 연산
ASE (ase.io.iread, ase.io.read) 덤프 프레임 읽기, 데이터 파일 읽기
LAMMPS (EAM, fix ave/chunk) 대조용 시간 평균 프로파일

D. 관련 파일

3. 절차

A. 프로파일 스크립트 작성

  1. 아래 스크립트를 zprofile.py 로 저장한다.
"""z-number-density profile per atom type from a LAMMPS dump (ASE + pandas).

usage: python zprofile.py dump.lammpstrj [dz]  ->  zprofile.csv
"""
import sys
import numpy as np
import pandas as pd
from ase.io import iread


def z_profile(dumpfile, dz=0.25):
    """Return a DataFrame: index = bin centre z (Å), one column per LAMMPS type,
    values = number density (atoms/Å^3) averaged over all frames in the dump."""
    counts, nframes, edges, area = {}, 0, None, None
    for atoms in iread(dumpfile, format="lammps-dump-text", index=":"):
        lx, ly, lz = atoms.cell.lengths()
        if edges is None:                       # bins fixed by the first frame
            edges = np.arange(0.0, lz + dz, dz)
            area = lx * ly
        z = atoms.positions[:, 2] - atoms.get_celldisp()[2]   # measure from zlo
        types = atoms.arrays["type"]            # ASE keeps the LAMMPS type here
        for t in np.unique(types):
            h, _ = np.histogram(z[types == t], bins=edges)
            counts[t] = counts.get(t, 0) + h
        nframes += 1
    centres = 0.5 * (edges[:-1] + edges[1:])
    df = pd.DataFrame({f"type{t}": c / (nframes * area * dz) for t, c in counts.items()},
                      index=pd.Index(centres, name="z"))
    df.attrs["nframes"] = nframes
    return df


if __name__ == "__main__":
    dump = sys.argv[1]
    dz = float(sys.argv[2]) if len(sys.argv) > 2 else 0.25
    prof = z_profile(dump, dz)
    prof.to_csv("zprofile.csv", float_format="%.6f")
    print(f"{prof.attrs['nframes']} frame(s), {len(prof)} bins of {dz} Å")
    print(prof[prof.sum(axis=1) > 0].head(8))
  1. 덤프 파일과 빈 폭(Å)을 인자로 주어 실행한다.
python zprofile.py slab_final.dump 0.25    # -> zprofile.csv
  1. 출력 zprofile.csv 를 확인한다. 행은 빈 중심 z, 열은 type 이다.

참고 iread 는 프레임을 하나씩 넘겨주므로 수 GB 궤적도 메모리에 모두 올리지 않는다. 결과는 행이 z, 열이 type 인 DataFrame 하나이므로 이후 계산은 모두 열 연산으로 끝난다.

B. type 과 빈 원점 설정

경고 ASE는 LAMMPS type 을 원소로 읽지 않는다. specorder 를 주지 않으면 모든 원자가 H 로 들어온다.

  1. type 번호는 atoms.arrays["type"] 에서 읽는다. type 번호만 쓸 때는 이 방법이 가장 혼동이 적다.
  2. 원소 기호가 필요하면 iread(..., specorder=["Cu"]) 처럼 type 순서대로 원소를 넘긴다.

경고 ASE는 좌표를 덤프 값 그대로 두고, zlo 는 atoms.get_celldisp() 에 따로 넣는다. zlo 를 빼지 않으면 zlo = 0 일 때만 빈이 맞는다. zlo < 0 이면 아래쪽 원자가 히스토그램 범위 밖으로 오류 없이 빠진다. NPT처럼 박스가 변하는 궤적이면 “첫 프레임 빈 고정”도 다시 검토한다.

  1. z 좌표에서 atoms.get_celldisp()[2] 를 빼서 박스 하단(zlo) 기준으로 측정한다.
  2. 빈 경계를 np.arange(0.0, lz + dz, dz) 로 잡는다.
  3. 빈이 LAMMPS 와 같은지 확인한다. compute chunk/atom bin/1d z lower 0.25 units box 는 zlo 에서 시작하는 0.25 Å 빈이다.

C. 대조용 LAMMPS 계산 구성

  1. LAMMPS 가이드 cu-01 의 Cu(100) 슬랩을 준비한다.
    1. 면적은 8×8 단위격자이다.
    2. (100)면 13장, 1664원자이다.
  2. 맨 아래 두 면(z = 0, 1.81 Å, 256원자)을 setforce 0 으로 고정한다.
  3. 나머지 원자를 300 K NVT 로 적분한다.
  4. 10000스텝 동안 평형화한다.
  5. 이어서 5000스텝 동안 fix ave/chunk 100 50 5000 으로 시간 평균 프로파일(zdens.dat)을 출력한다.
  6. 마지막 프레임을 write_dump 로 저장한다(slab_final.dump).
  7. 3.A 의 스크립트로 마지막 프레임 하나를 읽는다.

참고 실제 분석에서는 production 구간 전체를 iread 로 읽어 평균한다. 이 대조에서 프레임 한 장만 쓰는 이유는 두 방법의 차이가 어디서 오는지 드러내기 위해서다.

D. 표면 과잉량 계산

  1. 2성분 액체의 Gibbs 상대 표면 과잉량을 다음과 같이 정의한다.
\[\Gamma_{2}^{(1)} = \int_{z_\text{wall}}^{z_\text{bulk}} \left[ \rho_2(z) - \rho_2^{\,b}\,\frac{\rho_1(z)}{\rho_1^{\,b}} \right] dz\]
  1. 첨자를 정한다. 1은 용매(에탄올), 2는 용질(벤젠), 위첨자 b는 벌크 값이다.

참고 벤젠/에탄올 같은 2성분 액체가 Cu 위에 있으면, 프로파일에서 구하려는 양은 표면이 벌크보다 벤젠을 얼마나 더 붙잡는가이다. 이 정의는 용매의 과잉량이 0이 되도록 분할면을 잡으므로 분할면 위치를 따로 정할 필요가 없다.

  1. 3.A 의 DataFrame 에 아래 함수를 적용한다.
def surface_excess(prof, solute, solvent, z_wall, z_bulk_from, z_bulk_to):
    """Gibbs relative surface excess Γ_solute^(solvent) in molecules/Å^2."""
    bulk = prof.loc[z_bulk_from:z_bulk_to].mean()
    sel = prof.loc[z_wall:z_bulk_to]
    dz = np.diff(sel.index.values).mean()
    integrand = sel[solute] - bulk[solute] * sel[solvent] / bulk[solvent]
    return float(integrand.sum() * dz)

주의 분자 id 는 덤프에서 가져올 수 없다. 덤프에 mol 열을 넣어도 ASE의 dump 리더는 그 열을 버린다(확인됨).

  1. prof 의 열을 원자 type 이 아니라 분자 종으로 만든다.
    1. z_profile 안에서 z 대신 분자 질량중심을 히스토그램에 넣는 버전을 쓴다.
    2. 데이터 파일을 read("system.data", format="lammps-data", atom_style="full") 로 읽는다.
    3. 분자 id 를 atoms.arrays["mol-id"] 에서 얻는다.
    4. id 로 정렬된 덤프와 원자 순서가 같으므로 이 배열을 프레임마다 재사용한다.

4. 시험 및 검사

A. fix ave/chunk 와 대조

  1. 두 프로파일을 겹쳐 그린다.

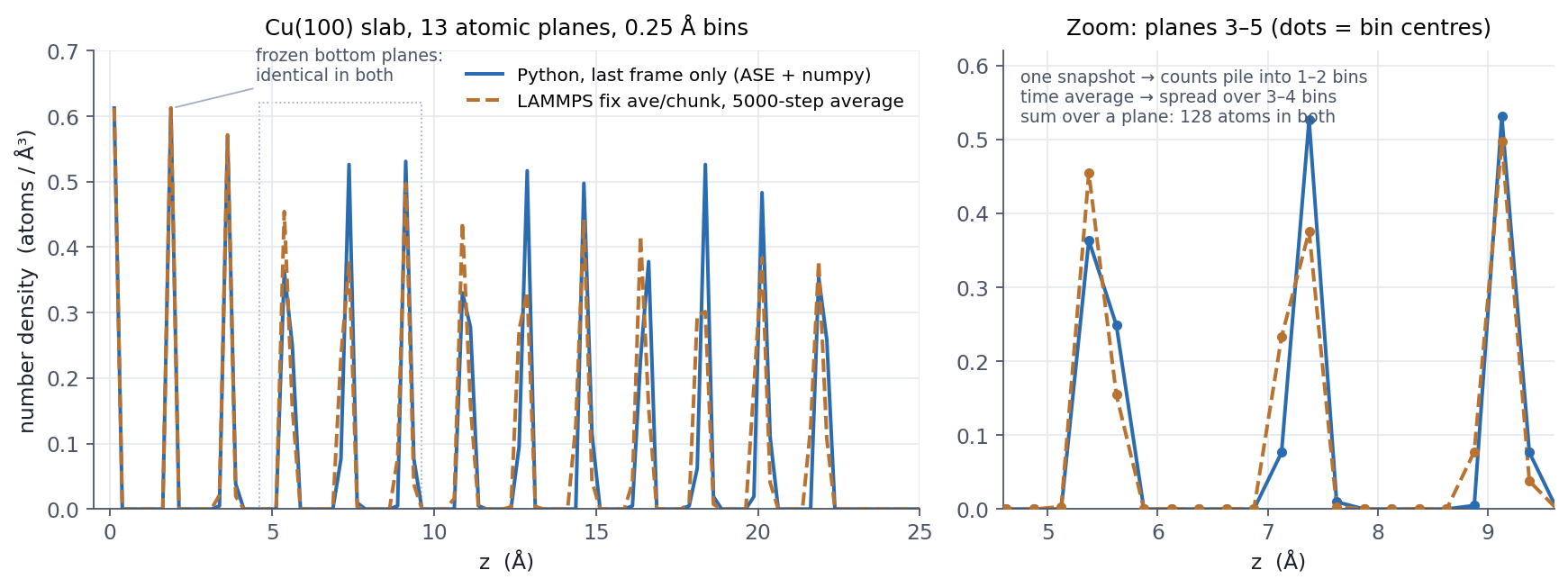

Cu(100) slab z number-density profile: Python single frame vs LAMMPS time average
왼쪽: 전체 프로파일. 실선이 파이썬(마지막 프레임 1장), 점선이 LAMMPS fix ave/chunk(5000스텝 평균). 오른쪽: 3–5번째 원자면 확대, 점은 빈 중심.
  1. 구간별 값을 비교한다.
구간 파이썬 (프레임 1장) LAMMPS (시간 평균) 비고
고정층 z = 0.125, 1.875 Å 0.6122 0.6122 소수점 4자리까지 동일
가동층, 면 하나당 원자 수 128.0 128.0 13개 면 전부, 면 주위 ±0.9 Å 빈 합
가동층, 빈 하나의 값 1–2개 빈에 몰림 3–4개 빈으로 퍼짐 열진동 때문
  1. 고정층 값을 먼저 판정한다. 소수점 넷째 자리까지 같으면 빈 원점과 면적·부피 정규화가 LAMMPS 와 같다. 합격이다.
  2. 가동층은 면 하나를 통째로 적분해 판정한다. 두 방법 모두 정확히 128 이므로 합격이다.

참고 고정층 값이 같은 것은 당연하지만, 빈 원점과 정규화가 맞는다는 증거이므로 가장 먼저 확인한다. 가동층은 빈 하나씩 비교하면 다르다. 스냅샷 한 장은 원자가 있는 빈에 카운트가 몰리고, 5000스텝 평균은 열진동으로 원자가 오간 범위만큼 퍼진다. 정규화는 맞고, 차이는 “한 장인가 평균인가”에서만 온다.

B. 표면 과잉량 함수 검사

  1. 두 성분이 벽 너머에서 균일한 합성 프로파일을 넣는다. 결과는 정확히 0이다.
  2. 벤젠에 가우시안 흡착 봉우리를 얹은 합성 프로파일을 넣는다. 봉우리 면적이 그대로 돌아온다.

5. 종료

A. 결과 정리

  1. ASE + pandas 스크립트는 빈 원점과 정규화가 LAMMPS fix ave/chunk 와 일치한다.
  2. 빈을 맞추려면 zlo 를 빼고, type 은 atoms.arrays["type"] 에서 읽는다.
  3. 프로파일 DataFrame 은 표면 과잉량 같은 후속 계산의 입력으로 그대로 쓴다.

B. 후속 작업

  1. 벤젠/에탄올–Cu 계의 실제 표면 과잉량은 NOTE 35-20-01 에서 다룬다. 힘장·정전기 처리별로 이 값이 어떻게 달라지는지가 그 노트의 본론이다.
